ZIGBEE無線數傳是一種高可靠的無線數傳網絡，類似于CDMA和GSM網絡，類似于移動網絡基站。通訊距離從標準的75米到幾百米、幾公里，并且支持無限擴展。ZIGBEE無線數傳是一個將RS232/RS485串口設備的串口通信立即轉換為ZigBee無線網絡通信的雙向轉換傳輸設備。轉換器采用透明傳輸或者非透明的方式，根據用戶自己的需要進行選定。 ZIGBEE無線數傳包括三種類型：協調器(Coordinator)、路由器(Router)、節點(End Device)，其中常用的是協調器和路由器。在一個ZigBee應用網絡中，需要一個協調器和多個路由器或者節點組成，如下圖所示。這個網絡是一個典型的Mesh網絡。

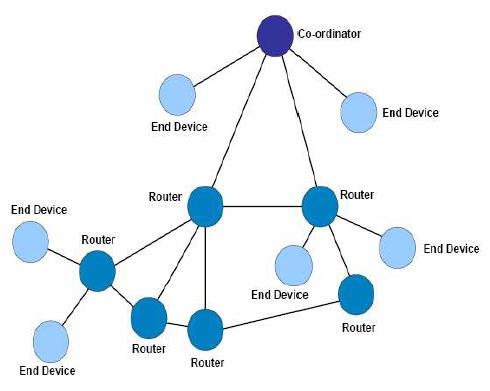

（圖） ZIGBEE組網圖

在這個網絡中，每一個數據采集點，都可以與協調器隨時通信。協調器可以將這些采集到的數據匯總到計算機中，進行分析。此外，協調器也可以隨時向某個采集點發送指令或者交互數據。ZigBee無線數傳廣泛應用于數據采集系統，這些系統一般都需要健壯的、安全的、低功耗無線網絡應用，這些要求ZigBee可以很好地滿足用戶的需求。常用的領域有：無線傳感器網絡，小范圍無線采集、路燈控制、家庭和商業建筑自動化、玩具和游戲外圍設備、家庭網絡、工業系統、遙感勘測(如自動抄表)等領域。

• 低功耗；

• 低數據量；

• 低成本；

• 使用免費頻段2.4G；

• 高抗干擾性；

• 高保密性；

• 自動動態組網；

• RS232串口速率300~230400 bps；

• 支持RS232三線標準或五線標準；

• 內置ZigBee協議棧，支持ZigBee網絡協議；

• 數據終端保持在線；

• 斷網自動重新發現功能；

• 設備之間透明傳輸或非通明傳輸可選；

• 自定義設備地址和端口號；

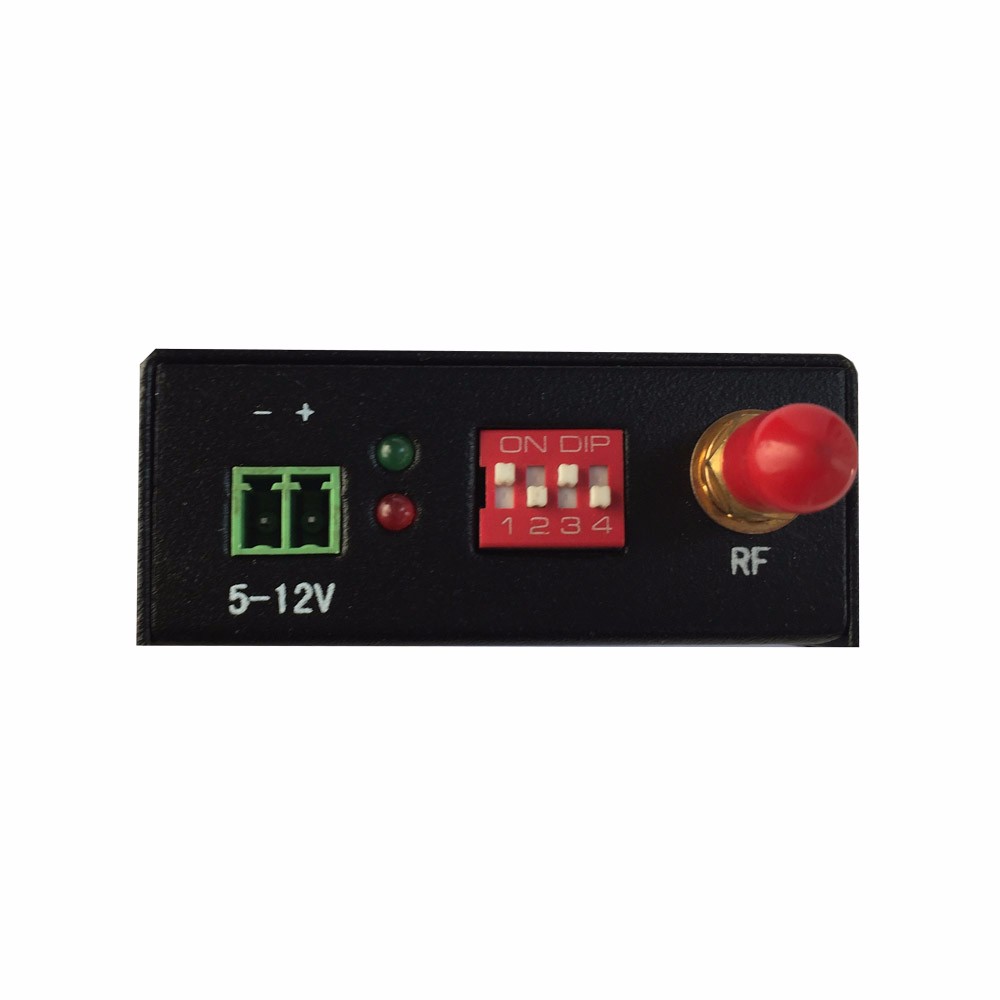

• 供電：+5～+12V，可根據客戶需要定制寬電壓輸入；

• 耗電：約200mW；

• 工作溫度：-40℃ ～ +85℃；

• 防護等級：IP33；

• 建立ZigBee無線網絡系統，實現RS232/RS485串口到ZigBee無線網絡通信的雙向轉換，自動組網成為一個Mesh網絡，實現規模數量的數據采集系統。

硬件

• 主頻16MHz的32Bit RISC CPU ；

• 96K內存 ；

• 硬件看門狗 ；

• RS232/RS485串口 。

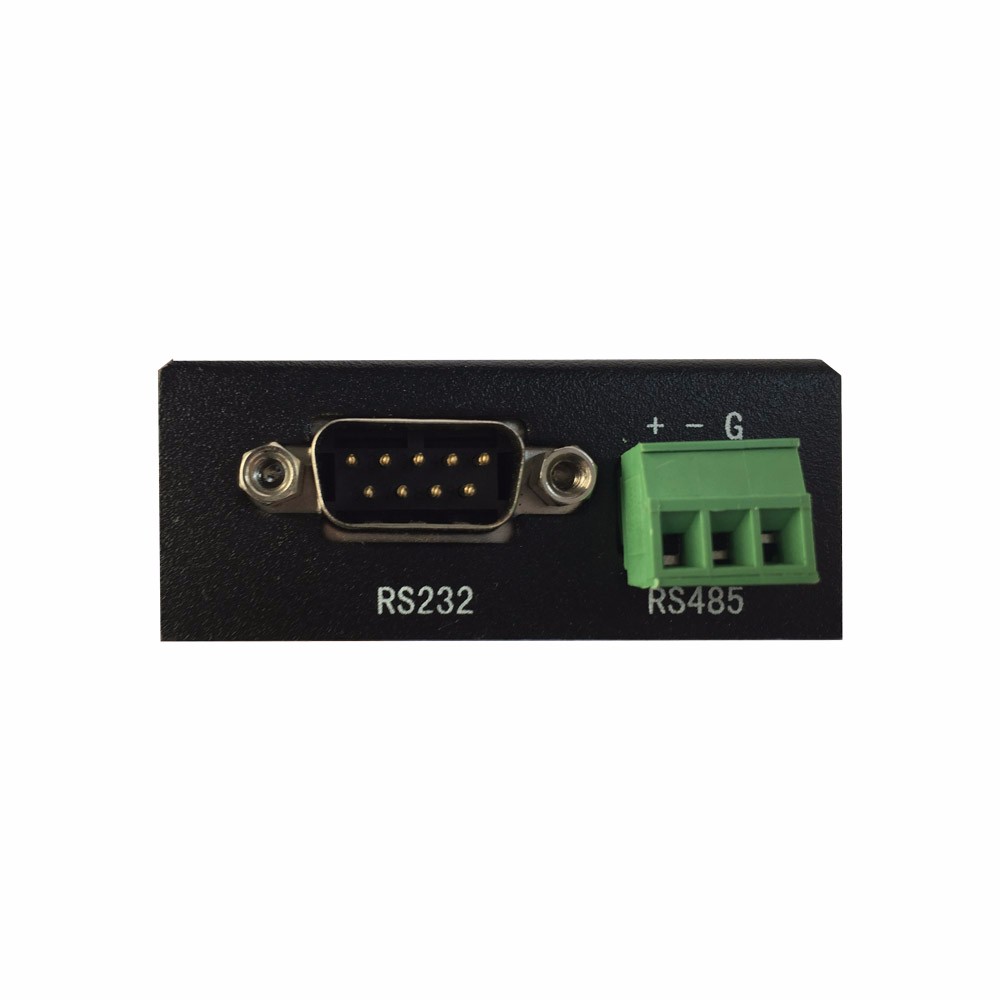

串口信號

• RS232 DTE三線信號TxD, RxD, GND；

• 或者RS232 DTE五線信號TxD, RxD, RTS, CTS, GND ；

• 或者RS485信號Data+, Data-, GND。

串口通訊參數

• 數據位：5,6,7,8；

• 校驗位：奇,偶,無；

• 停止位：1,2；

• 流控：RTS/CTS, 無流控；

• 速率：50bps ~ 460.8Kbps。

軟件系統

• 內置操作系統；

• 協議棧：802.15.4,ZigBee等無線協議棧。
