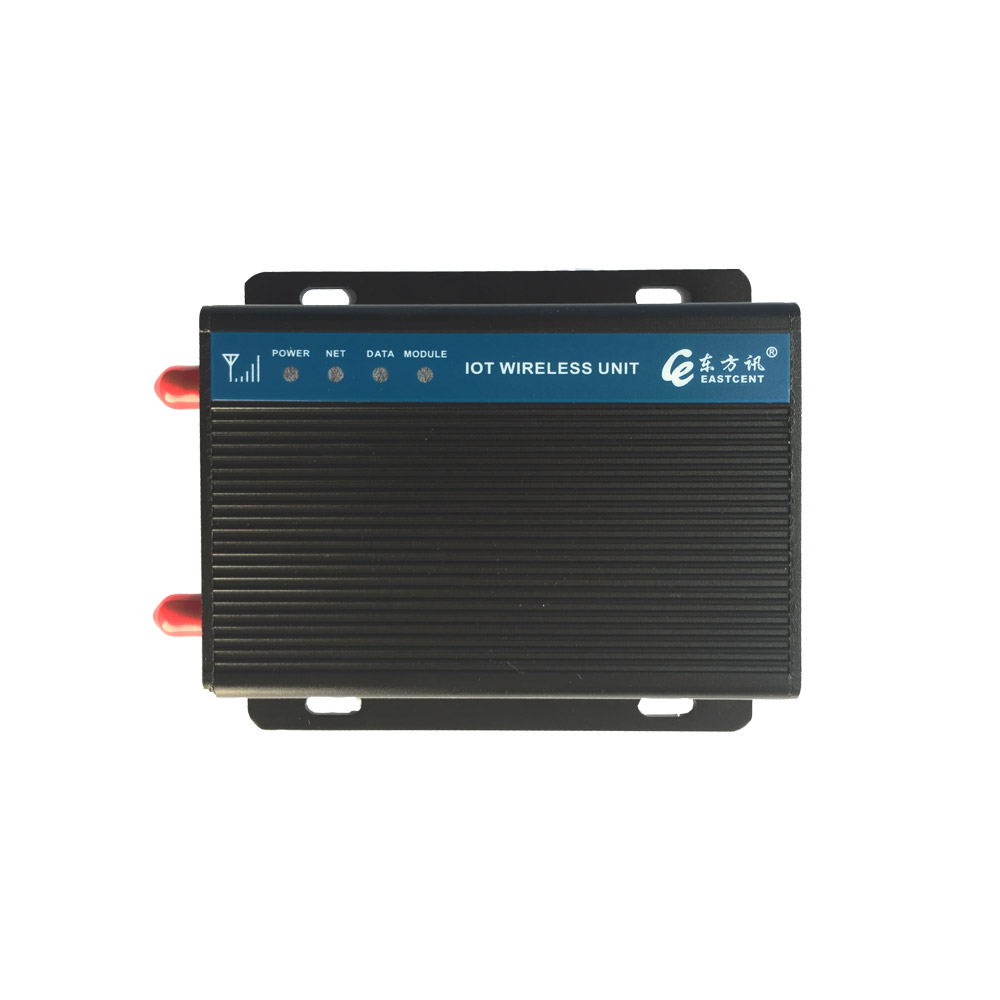

CL7XXX 4G無線數傳（DTU）是以4G網絡為通信平臺，提供標準的RS-232/485/TTL接口，支持4~20mA模擬量輸入，可選板載溫濕度傳感器，可選GPS定位，按照工業標準設計，可直接與RTU、PLC、智能儀表、單片機控制器等各種工業現場的下位機設備連接?？梢宰尮I(yè)用的RS232/RS485串口設備的串口通信立即轉換為4G無線網絡通信的雙向數據傳輸設備。CL7XXX 4G無線數傳（DTU）可采用透明傳輸?shù)姆绞?，用戶不用知道?fù)雜的4G通訊原理和TCP/UDP協議，不用更改程序即可實現原有串口設備的無線網絡連接，節省您寶貴的時間和已有投資，可用于長距離通信或控制。廣泛用于樓宇自動化控制、停車場設備、交通控制、LED屏幕控制、工廠、車間、礦井、銀行、電氣等遙控領域。能快速實現串口設備的遙控功能。

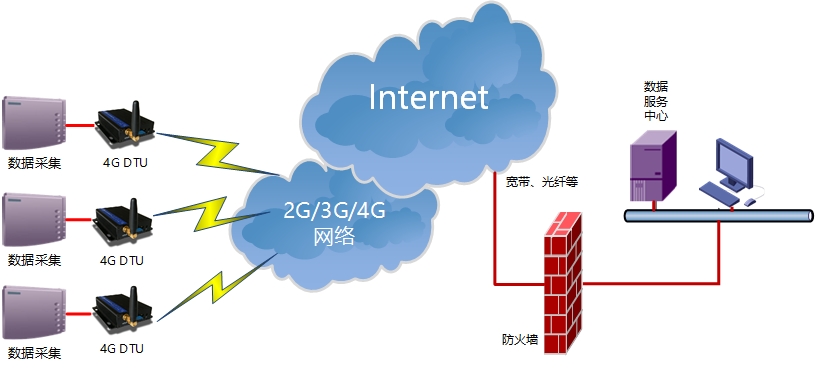

（圖）DTU遠程監控系統-公網固定IP方式

（圖）DTU遠程監控系統-花生殼內網穿透方式

如圖所示前端數據采集設備通過CL7XXX 4G無線數傳（DTU）將采集的數據連接到遠端中心，相當于延長了串口的通信距離，從而實現串口設備之間的遙控。

• 全網通，支持中國三大運營商4G網絡；

• MIMO 技術滿足無線通信系統對數據速率和連接可靠性的要求；

• 支持2路串口（232或485可選），波特率可達230400；

• 支持2路4~20mA模擬量輸入；

• 板載溫度監測裝置；

• 溫濕度一體傳感器（可選）；

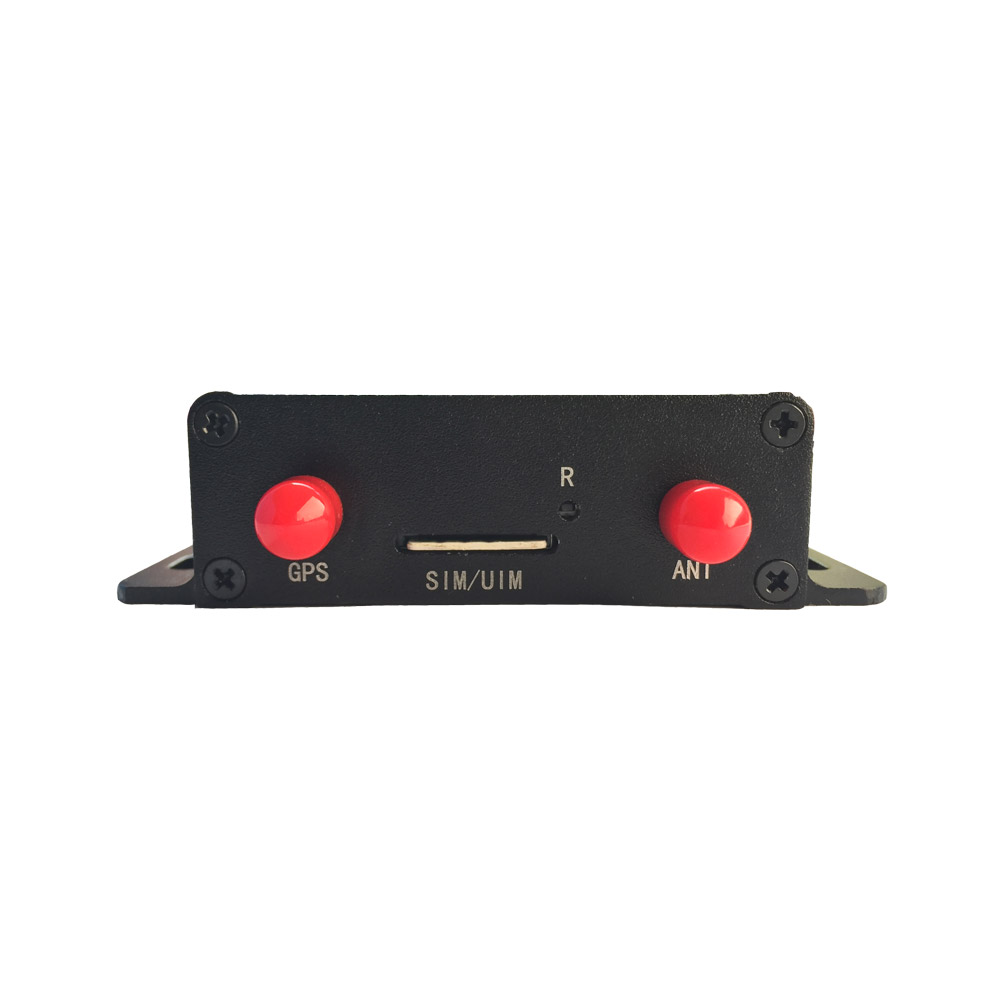

• 內置多星座 GNSS 接收機（GPS+GLONASS），滿足對快速、精準定位的需求（可選）；

• 掉線自動重?fù)軝C制（采用自有的狀態機算法）；

• 支持IP或域名方式連接遠程主機；

• 支持6個中心端，可做數據備份；

• 多種工作模式選擇(透明和非透明)；

• 設備保持在線；

• 軟硬件多重看門狗機制；

• 內嵌完備的PPP，TCP/IP協議棧；

• 內置PPP心跳機制，防止被基站休眠；

• 應用層心跳機制，保持應用層穩定連接，適時檢測連接狀況；

• 串口數據探測，保證數據實時傳輸情況下，檢測連接狀況，保證設備在線；

• DTU 指令控制，通過指令查詢，控制設備通信；

• 可升級固件程序；

• 嵌入式處理器，支持高速處理協議和大量數據；

• 穩定性：365×24小時不間斷工作；

• 硬件恢復出廠設置。

• 供電：寬電壓+7V-35V；

• 耗電：待機狀態140～160mA；上網狀態220～360mA；

• 工作溫度：-40℃ ～ +85℃；

• 防護等級：IP53；

實現RS232/RS485串口到4G無線網絡通信的雙向轉換，其功能如下：

• 把RS232/RS485串口接收到的數據轉為4G無線網絡發到控制端；

• 把4G無線網絡接收到的控制端數據轉為通過RS232/RS485串口發出。

硬件

• ARM-based 32-bit MCU；

• 80K數據緩存；

• 硬件看門狗；

• 兩個RS232/RS485串口；

• 2路4~20mA模擬量輸入；

• 溫濕度一體傳感器（可選）；

• GNSS定位功能（可選）。

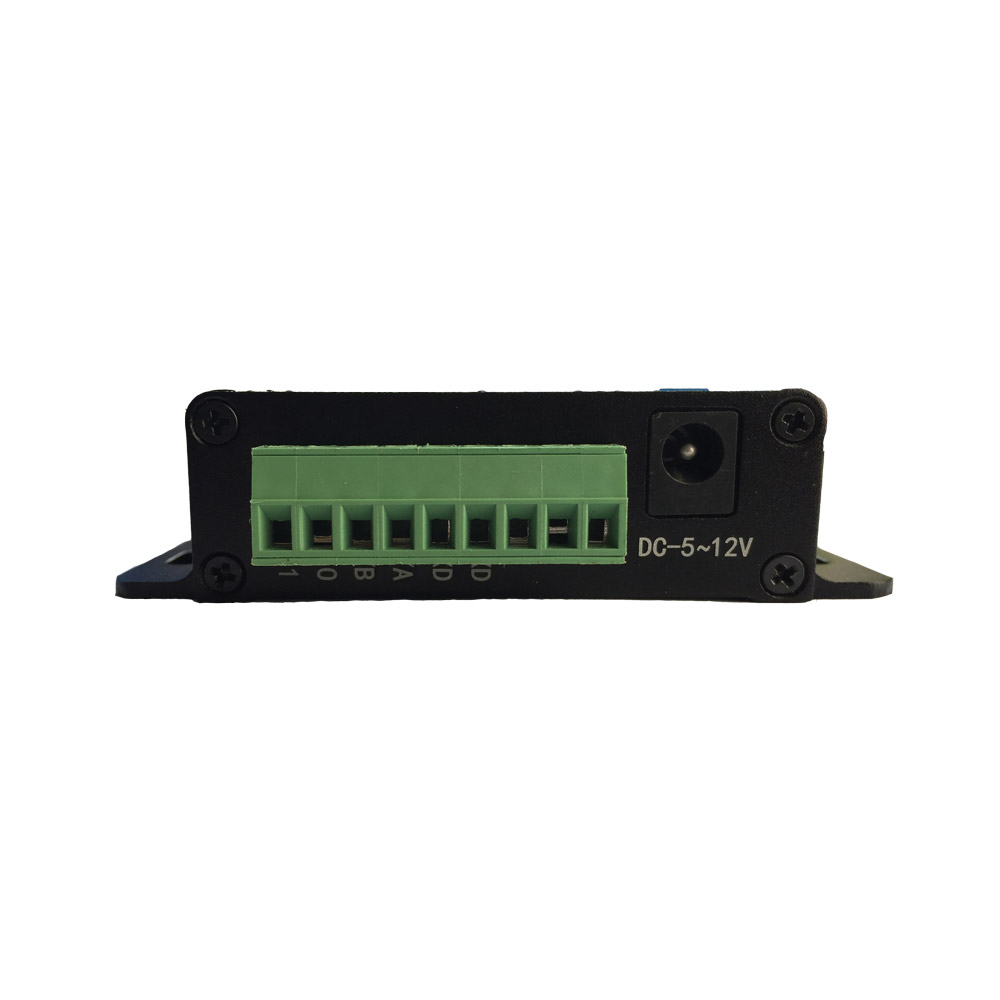

串口信號

• RS232 DTE三線信號TxD, RxD, GND；

• 或者RS485信號Data+, Data-, GND；

• 所有信號提供15 KV ESD保護。

串口通訊參數

• 數據位：7,8；

• 校驗位：奇,偶,無；

• 停止位：1,2；

• 波特率：300～230400。

軟件系統

• 內置操作系統：μCos；

• 網絡協議棧：TCP, UDP, IP, ICMP,DHCP,DNS 。

選型表：
